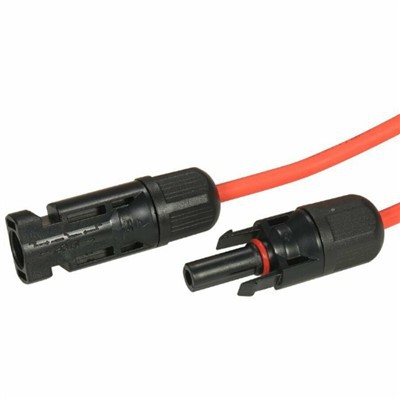

Povezava konektorja Mc4

Mc4 Connector Connection je visoko učinkovita rešitev za električno povezovanje, ki se pogosto uporablja v solarni industriji, zasnovana za hitre in zanesljive povezave v solarnih PV sistemih. Ti konektorji so znani po svoji odlični odpornosti na vremenske vplive in visoki električni prevodnosti ter ohranjajo stabilnost in dolgotrajno delovanje v številnih okoljskih pogojih. Konektorji MC4 imajo edinstveno zaklepno zasnovo, ki zagotavlja varno in vodotesno povezavo, zaradi česar so odporni na vplive težkega vremena, kot so močan veter, dež in visoke temperature.

Pošlji povpraševanje

Opis

Prilagojeni Mc4 Connector Connection brezplačen vzorec in njegova ponudba ter posvetovanje s cenikom, kitajski proizvajalci in dobavitelji solarnega energetskega sistema, dobrodošli pri nakupu naših izdelkov.

Tehnični parametri

Konektorski sistem	Ø 4 mm
Nazivna napetost	1000 V DC/1500 V DC (TÜV) 1) 600 V DC/1000 V DC/1500 V DC (UL)2) 1500 V DC (JET)3)
Nazivni tok TÜV85 stopinj)	39 A (2,5 mm²/14 AWG) 45 A (4.0 mm²/12AWG) 53 A (6.0 mm²/10AWG) 69 A (10,0 mm²/8 AWG)
Nazivna impulzna napetost 12 kV (1000 V)	12 kV (1000 V) 16 kV (1500 V)
Razpon temperature okolja	-40 stopinj ...+85 stopinj (TÜV/UL)
Zgornja meja temperature	115 stopinj (TÜV)
Zaščitni razred, vstavljen izklopljen	IP65/IP68 (1h/1m) IP2X
Kategorija prenapetosti/razred kontaminacije	KAT III/3
Kontaktna upornost konektorja	Manjše ali enako 0,2 mΩ
Varnostni razred	II
Sistem povezav	MULTICAM
Vrsta povezave	Krimp
Kontaktni material	Baker, konzerviran
Izolacijski material	PA
Sistem zaklepanja (UL)	vdolbina
Razred zaviranja gorenja	UL{{0}}V0
Odpornost na amoniak (po tehničnih predpisih DLG)	Q60095359

Podrobnosti

mc4 connector design drawing

Referenca projekta

Wanhos, specializirano za razvoj, proizvodnjo in prodajo solarnih PV montažnih sistemov, je vodilno podjetje v solarni industriji. Od svoje ustanovitve je Wanhos zavezan zagotavljanju inovativnih, učinkovitih in zanesljivih rešitev za sončno montažo, ki so zasnovane tako, da pomagajo strankam po vsem svetu povečati učinkovitost proizvodnje sončne energije. Z izkušeno ekipo za raziskave in razvoj podjetje še naprej uvaja izdelke, prilagojene različnim okoljem in potrebam, vključno s strešnimi sistemi, talnimi sistemi in različnimi solarnimi nosilci po meri. S strogim nadzorom kakovosti in optimiziranimi proizvodnimi procesi Wanhos zagotavlja visok standard in zanesljivost svojih izdelkov. Wanhos prav tako pripisuje velik pomen varstvu okolja in trajnostnemu razvoju ter se zavzema za uporabo okolju prijaznih materialov in tehnologij za spodbujanje globalnega energetskega prehoda. S svojimi profesionalnimi storitvami in visokokakovostnimi izdelki je Wanhos vzpostavil trden položaj na trgu v številnih državah in regijah po vsem svetu ter pridobil široko prepoznavnost in zaupanje.

Physical drawing of solar energy connector
